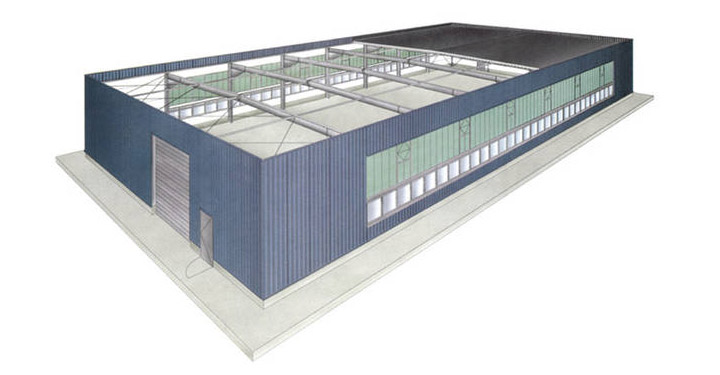

TYP K 600 - K 1200
Wärmegedämmte Produktionshallen – Kassettenwandfassade
Ein Beispiel aus der Vielfalt unserer Hallensysteme ist der Typ K 600 - K 1200.
Um auf die individuelle Nutzung einzugehen, kann die Fertighalle beliebig verändert und ergänzt werden.
Bei den nachstehend angegebenen Richtpreisen handelt es sich um Nettopreise zzgl. MwSt. Für Ihren konkreten Bedarf erstellen wir Ihnen gerne ein detailliertes und persönliches Angebot.
| Zurück zur Übersicht der Systemhallen | Leistungen und Lieferumfang |
Abmessungen und Richtpreise
Unsere Leistungen im Systemhallenbau:
Planung
- Hallenbau-Statik (Schnee 0,75 KN/qm; keine Anprallasten )
- Übersichtszeichnungen des Hallengebäudes
- Schal- und Bewehrungspläne der Fundamente
- Werkstattpläne der Stahlkonstruktion
- Fertigteilpläne der Betonsockel
Fertigung
- Produktion der Stahl-Tragkonstruktion im eigenen Fertigungsbetrieb
- 40- 60 my Grundierung der Stahlkonstruktion als erster Schutz für die Bautätigkeiten
Lieferung und Montage:
- Anlieferung aller Hallenbaukomponenten auf der Baustelle.
- Montage der Einzelbauteile der Hallenkonstruktion vor Ort.
Baukomponenten der Systemhalle:
Dachkonstruktion:
- Dachtrapezbleche als Tragschale der Dacheindichtung der Hallenkonstruktion.
- Dacheindichtung als Warmdach bestehend aus Dampfsperrschicht PE-Folie 0,25 mm zzgl. Wärmedämmung 16 cm stark aus EPS-Dämmprofilen B1, zusätzlichem Rohglasvlies
- Abdichtung mittels PVC-Dachfolie 1,5mm dick
- Dachentwässerung mittels Flachdacheinläufen (Gullys) einschl. der erforderlichen PVC-Regenfallrohre rund bis ca. 1 m über OKFF verlegt
- Dach-Lichtband im First verlaufend als Tageslichtband aus kreisförmig gebogenen Polycarbonat Hohlkammerprofilen, mehrschalig
- Ausführung mit Lüftungs- und Rauch-/Wärmeabzugsfunktion
- Lichtbandlänge = Hallenlänge ohne Endfelder
Fassade:
- Kassettenwandelemente der Stahlhalle horizontal verlegt als Fassadenverkleidung, zzgl. eingestellter Wärmedämmung (d=12cm stark)
- Baustoffklasse A
- vertikal verlegte Außenschale aus Stahltrapezblech
- Farbton jeweils nach Herstellerstandard
- sichtbare Befestigung der Trapezbleche auf den lastabtragenden Stahlkassettenstegen
Die Kassettenwandfassade wird ab dem Stahlbetonsockel h=0,25m montiert.
Formteile:- Eckkantteile
- Tropfbleche
- Tür-/Toreinfassungen
- Zahnbleche
- Profilfüller
- Dichtbänder
Farbliche Ausführung im Farbton der Hallenaußenfassade.
Tür und Tor:
- 1 Stück Sektionaltor aus doppelwandigen Sandwichlamellen mit einem Dämmkern aus PUR-Hartschaum
- Deckschalen witterungs-beständig durch verzinktes Material mit beidseitiger Polyesterbeschichtung
- Farbton nach Herstellerstandard
- Torgröße ca. 4,00m x 4,00m
- Bedienung mittels Handkettenzug
- 2 Stück doppelwandige, 1-flügelige Stahltüren in einer Standardgröße von ca. 1 m x 2 m, einschl. Anti-Panikfunktion
Fassadenlichtband:
Ausführung an den Längswänden der Systemhalle.
- Ausführung als Kunststoff-Fensterband, aufgeteilt in jeweils gleichgroße Felder und mit Wärmeschutzglas verglast, Ug-Wert = 1,1 W/m2*K
- Lichtbandhöhe ca. 1,30 m
- Lichtbandlänge = Hallenlänge ohne Endfelder
- Fensterkonstruktion besteht aus wärmegedämmten Kunststoffprofilen
- innen und aussen Farbton weiß
- Anordnung von Lüftungsflügel als Dreh-Kipp-Flg. (Größe ca. 1m x 1m)
- Einbau in jedem 2. Achsfeld
