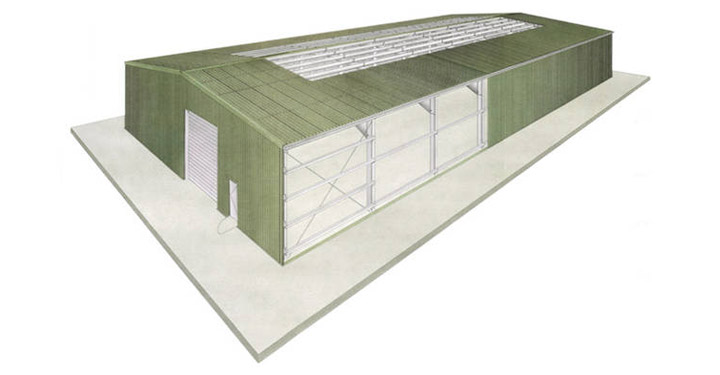

TYP TE 600 - TE 1200
Ungedämmte Lagerhallen – Trapezblechfassade
Ein Beispiel aus der Vielfalt unserer Hallensysteme ist der Typ TE 600 - TE 1200. Um auf die individuelle Nutzung einzugehen, kann die Fertighalle beliebig verändert und ergänzt werden. Bei den nachstehend angegebenen Richtpreisen handelt es sich um Nettopreise zzgl. MwSt. Für Ihren konkreten Bedarf erstellen wir Ihnen gerne ein detailliertes und persönliches Angebot.
| Zurück zur Übersicht der Systemhallen | Leistungen und Lieferumfang |
Abmessungen und Richtpreise
Unsere Leistungen im Systemhallenbau:
Planung
- Hallenbau-Statik (Schnee 0,75 KN/qm; keine Anprallasten )
- Übersichtszeichnungen des Hallengebäudes
- Schal- und Bewehrungspläne der Fundamente
- Werkstattpläne der Stahlkonstruktion
- Fertigteilpläne der Betonsockel
Fertigung
- Produktion der Stahl-Tragkonstruktion im eigenen Fertigungsbetrieb
- 40- 60 my Grundierung der Stahlkonstruktion als erster Schutz für die Bautätigkeiten
Lieferung und Montage:
- Anlieferung aller Hallenbaukomponenten auf der Baustelle.
- Montage der Einzelbauteile der Hallenkonstruktion vor Ort.
Baukomponenten der Systemhalle:
Dachkonstruktion:
- Dachtrapezbleche als Tragschale und Dacheindeckung
- Dachentwässerung mittels vorgehängter Regenrinnen einschl. der erforderlichen PVC-Regenfallrohre rund bis ca. 1 m über OKFF verlegt
- Dachlichtband im First aus Polycarbonatplatten/Sickung wie Trapezbleche
- Lichtbandlänge = Hallenlänge ohne Endfelder
Fassade:
- Einschalige Trapezbleche als Fassadenverkleidung vertikal verlegt
- Farbton jeweils nach Herstellerstandard
- sichtbare Befestigung der Trapezbleche auf der Stahlunterkonstruktion
Formteile:
- Eckkantteile
- Tropfbleche
- Tür-/Toreinfassungen
- Zahnbleche
- Profilfüller
- Dichtbänder
Farbliche Ausführung im Farbton der Hallenaußenfassade.
Tür und Tor:
- 1 Stück Sektionaltor aus doppelwandigen Sandwichlamellen mit einem Dämmkern aus PUR-Hartschaum
- Deckschalen witterungs-beständig durch verzinktes Material mit beidseitiger Polyesterbeschichtung
- Farbton nach Herstellerstandard
- Torgröße ca. 4,00m x 4,00m
- Bedienung mittels Handkettenzug
- 2 Stück doppelwandige, 1-flügelige Stahltüren in einer Standardgröße von ca. 1 m x 2 m, einschl. Anti-Panikfunktion
Fassadenlichtband:
Ausführung an den Längswänden der Systemhalle.
- Ausführung als Kunststoff-Fensterband, aufgeteilt in jeweils gleichgroße Felder und mit Wärmeschutzglas verglast, Ug-Wert = 1,1 W/m2*K
- Lichtbandhöhe ca. 1,30 m
- Lichtbandlänge = Hallenlänge ohne Endfelder
- Fensterkonstruktion besteht aus wärmegedämmten Kunststoffprofilen
- innen und aussen Farbton weiß
- Anordnung von Lüftungsflügel als Dreh-Kipp-Flg. (Größe ca. 1m x 1m)
- Einbau in jedem 2. Achsfeld
